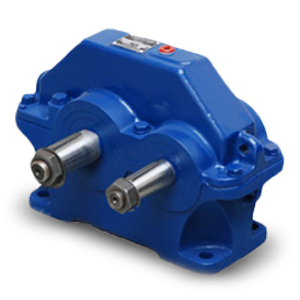

Редуктор 1ЦУ100-1ЦУ250, Ц2У-100,Ц2У-125,Ц2У-160,Ц2У-200,Ц2У-250 цилиндрический

- В наличии
Цену уточняйте
- +375 (29) 240-88-30МТС
- +375 (25) 777-61-90Life
Описание
Предлагаем Вашему вниманию РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ 1ЦУ-100,1ЦУ-160,1ЦУ-200,1ЦУ-250,Ц2У-100,Ц2У-125,Ц2У-160,Ц2У-200, Ц2У-250 ОДНОСТУПЕНЧАТЫЕ,ДВУХСТУПЕНЧАТЫЕ
Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ
ПОДРОБНЕЕ ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ ВЫ МОЖЕТЕ НА САЙТЕ РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ.На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
ПОДРОБНЕЕ ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ ВЫ МОЖЕТЕ НА САЙТЕ РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ.На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Редукторы цилиндрические двухступенчатые Ц2У-100,Ц2У-125,Ц2У-160,Ц2У-200, Ц2У-250.
Для того, чтобы изменить крутящий момент и частоту вращения при уменьшении скорости вращения в различных механизмах применяются редукторы 1Ц2У илиЦ2У. Они относятся к цилиндрическим двухступенчатым горизонтальным редукторам, которые применяются в общемашиностроительном производстве. Такие редукторы рассчитаны на круглосуточную работу.. В зависимости от того, какие требования выдвигаются к оборудованию, степень нагрузки может быть разной, также как и её направление. Редукторы 1Ц2У обладают возможностью вращения валов в любую сторону с частотой вращения не более 1500 об/мин.. Еще одним преимуществом можно назвать различные варианты сборки: основные, дли присоединения приборов и автоматики, а также для сборки полого вала. Редукторы могут работать в не агрессивной среде с умеренной запыленностью и влажностью.Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Пример обозначения редуктора при заказе:
1Ц2У – 200 – 20 – 12 ЦЦ У1
У1 – климатическое исполнение и категория размещения
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно (по умолчанию конические)
12 – вариант сборки
20 – номинальное передаточное число
200 – межосевое расстояние
1Ц2У – тип редуктора
ПОДРОБНЕЕ ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ ВЫ МОЖЕТЕ НА САЙТЕ РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ.На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250
Горизонтальные цилиндрические редукторы с 1 ступенью имеют 4 указанных типоразмера. 1ЦУ называется «узким» за счет ширины зубчатых колес: 0,2 – 0,4 от расстояния между осями.
Цилиндрические горизонтальные редукторы дают высокий КПД, справляются с неравномерными нагрузками, усиливают производительность при собственной невысокой стоимости. Поэтому они стали широко распространенными и применяются повсеместно.
Часто используются в упаковочном оборудовании, машиностроении, сельскохозяйственной технике, деревообрабатывающей, целлюлозной, горнодобывающей, где стандартно передают энергию от одного вала к другому.
Технические характеристики
- КПД: 98%.
— Характер нагрузки реверсивная и однонаправленная.
— Валы вращаются в разные стороны.
— Частота вращения выходного вала менее 1800 об./мин.
— Радиальная нагрузка: на выходном валу от 1000 до 3000Н, на выходном – от 4000 до 8000Н.
— Могут работать в постоянном режиме или с остановками.
— Вес: 75 – 250 кг.
— Количество масла: 2 – 7,5 л.
— Корпус: чугунный или стальной.
— Валы устанавливают на подшипники скольжения (для редукторов с большим весом) или качения.
— Передаточное число: 6,3; максимальное – 12,5.
— Корпус разъемный.
— Используется для мощности менее 40 кВт.
Эксплуатация 1ЦУ-100, 160, 200, 250
Зацепление может выполняться с косыми/прямыми/шевронными зубьями. Используя возможность разного исполнения передач, редуктор выбирают по передаточным значениям, которые они дают.
При реверсивной нагрузке снижают номинальный крутящий момент на выходном валу на 30%.
Чтобы достичь номинальных крутящих моментов выходного вала, используют струйный тип смазки.
Для отдельных видов сборки снижают радиальную нагрузку на входном (для 31,32, 33) и выходном валах (для 13,23,33) из-за специфики исполнения.
При реверсивной нагрузке уменьшают показатели крутящего момента на тихоходном валу, в зависимости от силы нагрузки (на 16% — 30%).
Корпус приобретает свою жесткость за счет ребер, которые установлены у приливов под подшипники.
Одноступенчатые цилиндрические редукторы могут использоваться таким образом, что оба вала будут ведущими. Такая конструкция удобна в том случае, если редуктор работает от 2 электродвигателей; кроме того, она уменьшает массу оборудования. Часто применяется для буровых установок.
Конструкция, габариты и присоединительные размеры редукторов.
Типоразмер редуктора |
Aw | L | L1 | L2 | L3 | L4 | L5 | H | H1 | h | A | A1 | B | B1 | d |
1ЦУ-100 | 100 | 315 | 265 | 85 | 132 | 136 | 155 | 224 | 112 | 22 | 224 | 95 | 140 | 132 | 15 |
1ЦУ-160 | 160 | 475 | 405 | 136 | 195 | 218 | 218 | 335 | 170 | 28 | 355 | 125 | 185 | 175 | 24 |
1ЦУ-200 | 200 | 670 | 580 | 165 | 236 | 230 | 265 | 425 | 212 | 36 | 437 | 165 | 212 | 200 | 24 |
1ЦУ-250 | 250 | 710 | 615 | 212 | 290 | 280 | 315 | 530 | 265 | 40 | 545 | 185 | 265 | 250 | 28 |
Корпус редуктора и крышка литые чугунные (Корпуса и крышки редукторов малых размеров могут быть изготовлены из алюминиевых сплавов), соединены двумя коническими штифтами и болтами в горизонтальной плоскости. Вал-шестерня (входной вал) вращается на двух конических роликоподшипниках. Вал шестерня находится в зацеплении с зубчатым колесом, напрессованным на выходной вал, который вращается на двух конических роликоподшипниках. Зубчатое зацепление эвольвентное косозубое.
Регулировка подшипников осуществляется набором регулировочных колец и, устанавливаемых между торцом наружного кольца подшипника и закладными крышками. Неподвижные соединения уплотняются прокладками, а выходные концы валов – манжетами.
Смазка осуществляется из общей масляной ванны: деталей зацепления –окунанием, подшипников – разбрызгиванием. В редукторах 1ЦУ-200 и 1ЦУ-250 предусмотрена струйная смазка, для чего в крышке установлено сопло.
Редукторы изготавливаются по следующим вариантам сборки:
Типоразмер редуктора |
Межосевое расстояние | Номинальное передаточное число | Номинальный крутящий момент на выходном валу в непрерывном режиме работы | Номинальная радиальная нагрузка на валу, Н | КПД, % | Масса кг, не более | |
входном | выходном | ||||||
1ЦУ-100 | 100 | 2 / 2,5 / 3,15 / 4 / 5 / 6,3 | 315 | 630 | 2240 | 98 | 27 |
1ЦУ-160 | 160 | 1250 | 1250 | 4500 | 77,5 | ||
1ЦУ-200 | 200 | 2500 | 2800 | 6300 | 135 | ||
1ЦУ-250 | 250 | 5000 | 4000 | 9000 | 250 |
ПОДРОБНЕЕ ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ ВЫ МОЖЕТЕ НА САЙТЕ РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ.На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | Редуктор |
Информация для заказа
- Цена: Цену уточняйте
