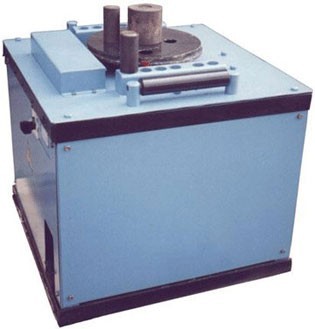

Станок для гибки арматуры СГА-1 производства Россия ручной

- В наличии
Цену уточняйте
- +375 (29) 240-88-30МТС
- +375 (25) 777-61-90Life
Описание
Станок для гибки арматуры СГА 1 ручной — предназначен для холодной гибки прутков арматуры железобетонных конструкций. Применяется в арматурных цехах заводов ЖБИ, а так же на строительных площадках под навесом в условиях умеренного климата.
Станок СГА 1 СГА 1ЭБ с электронным блоком для гибки арматуры арматурной стали ручной
ЕЩЕ БОЛЬШЕ МОДЕЛЕЙ СТАНКОВ И ХАРАКТЕРИСТИК НА САЙТЕ СТАНКИ ДЛЯ РАБОТЫ С АРМАТУРНОЙ СТАЛЬЮ https://astorg.deal.by/g7236992-stanki-dlya-rezki
ГАРАНТИЯ 12 МЕСЯЦЕВ.РАСХОДНИКИ,ОСНАСТКА,ЗАПАСНЫЕ ЧАСТИ,СЕРВИСНЫЙ ЦЕНТР,РЕМОНТ ВСЕХ ВИДОВ СТАНКОВ ДЛЯ РАБОТЫ С АРМАТУРНОЙ СТАЛЬЮ
СГА-1 станок электромеханический универсальный для гибки арматурной стали. Назначение, область применения
Станок предназначен для холодной гибки прутков арматуры железобетонных конструкций в цехах заводов и на строительных площадках под навесом.
Универсальный станок для гибки арматурных сталей придает арматурным стержням заданную форму путем отгибов крюков на концах стержней, которые служат для изготовления хомутов, монтажных петель и пр.
Станок СГА-1 состоит из: сварной рамы, привода, червячного редуктора, плиты, установленной на раме, с закрепленным на ней гибочным диском.
На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к плите (верхнему листу) рамы.
Вращение от электродвигателя (привода) на входной вал червячного редуктора передается через клиноременную передачу и шестерни. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.
СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55 мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.
ГАРАНТИЯ 12 МЕСЯЦЕВ.РАСХОДНИКИ,ОСНАСТКА,ЗАПАСНЫЕ ЧАСТИ,СЕРВИСНЫЙ ЦЕНТР,РЕМОНТ ВСЕХ ВИДОВ СТАНКОВ ДЛЯ РАБОТЫ С АРМАТУРНОЙ СТАЛЬЮ
Общий вид станка для гибки арматуры СГА-1ЭБ (с Электронным Блоком)
Станок СГА-1ЭБ отличается от базового станка СГА-1 наличием электронного блока, позволяющего автоматизировать процесс гибки в условиях серийного производства деталей из арматуры.
Станок СГА-1ЭБ имеет два режимы работы – ручной и автоматический. Ручной режим удобен при одиночных или небольших количествах гибов и используется при наладке станка, при проверке датчиков. В ручном режиме можно работать при отказе датчиков, что исключает простой станка. Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов.
Ручной режим работы:
- При нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега)
- При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается
Автоматический режим работы имеет два подрежима:
- Режим одного гиба
- Режим n-гибов на одной из восьми программ
На боковой панели установлен противоударный дисплей, на котором указывается «Заданное значение» угла гиба. Для изменения «Заданного значения» угла гиба предназначены кнопки +/-. При кратковременном нажатии на кнопку происходит изменение «Заданного значения» на 1 градус, при длительном нажатии на 10 градусов.
Станок СГА-1. Плита и приспособления для гибки арматуры
СГА-1 Плита и приспособления для гибки арматуры. Комплект поставки
- Плита
- Диск
- Ролик СГА-1.06.006
- Палец центральный СГА-1.06.002
- Штырь СГА-1.06.008
- Ролик СГА-1.06.009
- Рольганг
- Кулачок останова
- Выключатель конечный останова
- Кулачок реверса
- Выключатель конечный реверса
- Палец СГА-1.06.007
- Вилка СГА-1.08.001
- Кронштейн для гнутья пакетом СГА-1.09.000
СГА-1 Запасные части для станка гибки арматуры
- Вал вертикальный СГА-1.02.004
- Вилка СГА-1.08.001
- Колесо червячное СГА-1.02.023
- Кронштейн СГА-1.09.010
- Палец СГА-1.06.007
- Палец центральный СГА-1.06.002
- Ролик СГА-1.06.006
- Ролик СГА-1.06.009
- Червяк СГА-1.02.011
- Шестерня СГА-1.02.012
- Шестерня СГА-1.02.013
- Шестерня СГА-1.02.019
- Шестерня СГА-1.02.021
- Штырь СГА-1.06.008
Расположение составных частей на станке для гибки арматуры СГА-1
- Рама станка сварная
- Редуктор
- Плита
- Приспособление для гибки арматуры
- Педаль
- Электропривод
Кинематическая схема станка для гибки арматуры СГА-1
- Электродвигатель
- Шкив d1 = 98 мм
- Ремень клиновый
- Шкив d2 = 260 мм
- Шарикоподшипник № 208
- Шестерня z = 19
- Шестерня z = 37
- Шестерня z = 16
- Шестерня z = 40
- Червяк z = 2
- Червячное колесо z = 60
- Роликоподшипник № 7310
- Шарикоподшипник № 118
Станок для гибки арматуры СГА-1 состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления. На верхней части сварной рамы установлены плита с редуктором и приспособление для гибки прутков, а в нижней части - подмоторная плита для крепления двигателя и его перемещения при натяжении ремней. Плита служит крышкой редуктора и рабочим столом станка. К плите приварены бруски с отверстиями под упорные штыри и приспособления для гибки и закреплены ролики для опоры на них арматурных прутков. Для удаления окалины на плите предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.
Приспособление для гибки прутков состоит из гибочного диска, закрепленного на нем гибочного пальца, центрального пальца с роликоми упорного пальца (штыря) с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружностиотверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели. Привод гибочного диска осуществляется от двигателя через клиноременную передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерен.
Схема электрическая станка для гибки арматуры СГА-1
Перечень электрооборудования станка для гибки арматуры СГА-1:
- Электродвигатель - М
- Магнитный пускатель - КМ-1.КМ-2
- Автоматический выключатель - SA1
- Конечный выключатель педали - SQ1
- Конечный выключатель реверса - SQ2
- Конечный выключатель останова - SQ3
- Тепловое реле - РТ1
- Кнопка останова - К1
При включении автоматического выключателя (SA1) происходит подключение питания к станку.
При нажатии педали происходит замыкание контактов конечного выключателя (SQ1) и вращения гибочного диска по часовой стрелке. При переключении контактов конечного выключателя (SQ2) происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя (SQ3), двигатель останавливается. Повторный цикл работы станка происходит аналогично.
Вилка СГА-1.08.001 для гибки арматуры на станке СГА-1
Кронштей СГА-1.09.000 для гибки пакетом на станке СГА-1
ГАРАНТИЯ 12 МЕСЯЦЕВ.РАСХОДНИКИ,ОСНАСТКА,ЗАПАСНЫЕ ЧАСТИ,СЕРВИСНЫЙ ЦЕНТР,РЕМОНТ ВСЕХ ВИДОВ СТАНКОВ ДЛЯ РАБОТЫ С АРМАТУРНОЙ СТАЛЬЮ
Видео - работа на станке для гибки арматуры СГА-1
ЕЩЕ БОЛЬШЕ МОДЕЛЕЙ СТАНКОВ И ХАРАКТЕРИСТИК НА САЙТЕ СТАНКИ ДЛЯ РАБОТЫ С АРМАТУРНОЙ СТАЛЬЮ
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Состояние | Новое |
Тип оборудования по мобильности | Стационарный |
Тип привода | Электропривод |
Информация для заказа
- Цена: Цену уточняйте
